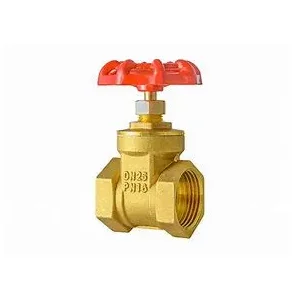

¿Cuáles son los componentes principales de una válvula de puerta?

En centrales eléctricas, tuberías de petróleo y gas, sistemas de agua y otras operaciones industriales,válvulas de puertason dispositivos de control de flujo crucial.  Se utilizan principalmente para iniciar o terminar el flujo de fluido, no para controlarlo.    Examinar los componentes principales de una válvula de puerta es crucial para comprender cómo funciona y por qué actúa constantemente en diferentes escenarios.

Cuerpo: la base de la válvula

La estructura fundamental de la válvula es el cuerpo, que alberga todos los componentes internos.  Por lo general, está hecho de hierro fundido, hierro dúctil, acero inoxidable o acero al carbono, dependiendo del uso y el tipo de fluido.   El cuerpo puede soportar la presión del sistema y unirse firmemente a las tuberías gracias a sus extremos con bridas, roscados o soldados.

Bonnet: proteger el sistema interno

Para proteger los componentes internos de la válvula, el capó, que se coloca sobre el cuerpo, crea un sello. Los pernos o una conexión roscada se usan para asegurarlo al cuerpo. Además, el capó brinda acceso para el mantenimiento y actúa como un punto de montaje para el tallo. Los gruesos están hechos para ser a prueba de fugas y resistentes a la presión en aplicaciones de alta presión.

Puerta: el elemento de control de flujo

La puerta, también conocida como disco o cuña, es la parte móvil que controla el flujo. Cuando se eleva, permite que el fluido pase libremente; Cuando se baja, bloquea el pasaje por completo. Las puertas vienen en varias formas, como cuña sólida, cuña flexible o portaobjetos paralelos, cada una adecuada para diferentes condiciones de presión y temperatura. El diseño plano permite una caída de presión mínima cuando la válvula está completamente abierta.

STEM: la conexión entre la puerta y el volante

El actuador, que generalmente es un motor o volante, está conectado a la puerta por el tallo.  El tallo aumenta o baja la puerta girando o moviéndose linealmente mientras el operador gira la rueda.  Los tallos ascendentes y no subidos son posibles.  Mientras que un tallo no subido es más compacto y más apropiado para instalaciones limitadas o subterráneas, un vástago ascendente ofrece un indicador visible de la posición de la válvula.

Anillos de los asientos: garantizar un ajuste seguro

Cuando la puerta está cerrada, presiona los anillos del asiento, que están montados dentro del cuerpo de la válvula.  Para lograr un sello apretado y detener fugas, estos asientos son esenciales.  Dependiendo de las circunstancias de servicio, a menudo se construyen de metales que resisten la corrosión o equipados con materiales de sellado más suaves.

Glándula y embalaje: detener fugas a lo largo del tallo

Para evitar que el líquido se filtre, el embalaje es una sustancia que se coloca alrededor del tallo dentro del capó.  Una tuerca de embalaje o glándula lo comprime para proporcionar un sello apretado.  El embalaje de grafito o PTFE se usa con frecuencia en las válvulas modernas para la durabilidad y la resistencia a los fluidos y altas temperaturas.

Vuelvo o actuador: el mecanismo operativo

Las válvulas de puerta generalmente son operadas por una rueda de mano, que el usuario gira para abrir o cerrar la puerta. En sistemas automatizados o en áreas difíciles de alcanzar, se utilizan actuadores eléctricos, neumáticos o hidráulicos. Estos dispositivos permiten una operación remota o automática, mejorando la eficiencia y la seguridad en sistemas complejos.

Cada parte de unválvula de compuertatiene una función distinta y crucial que garantiza la seguridad, la confiabilidad y el funcionamiento correcto.  Cada componente ayuda a que la válvula sea una opción confiable en los sistemas de control de fluidos, ya sea el cuerpo robusto, la puerta precisa o el embalaje a prueba de fugas.  El primer paso para seleccionar la mejor opción para industrias que requieren un gran rendimiento y una larga vida útil es comprender la construcción de una válvula de puerta.

Si está buscando válvulas de puerta duraderas y diseñadas por expertos para su sistema, comuníquese con nuestro equipo hoy.Shengshi HuagongSe especialice en la fabricación de válvulas de alta calidad diseñadas para satisfacer las necesidades exigentes de la industria moderna.
