¿Cuál es la estructura central de la válvula de mariposa?

¿Cuáles son los componentes que conforman la estructura central de unaválvula de mariposa?

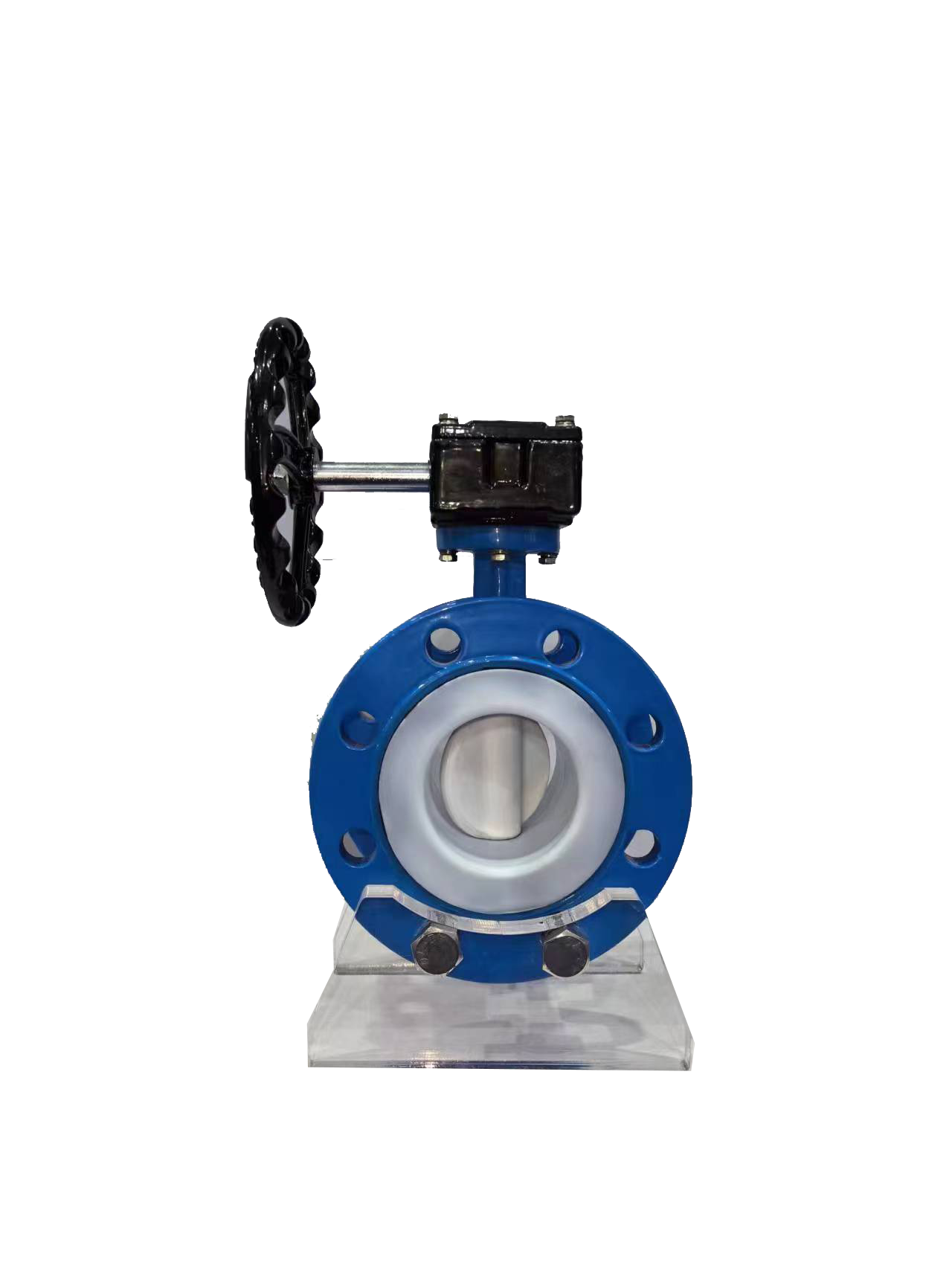

La estructura central de unaválvula de mariposaIncluye principalmente un cuerpo de válvula, un vástago de válvula, una placa de mariposa y un componente de sellado. El cuerpo de la válvula suele ser una estructura cilíndrica recta con paredes interiores lisas para reducir la resistencia al flujo del medio; El vástago de la válvula está conectado al dispositivo de accionamiento y al plato de mariposa, responsable de transmitir el par y hacer girar el plato de mariposa; La placa de mariposa es un componente de apertura y cierre que ajusta el flujo girando alrededor del eje del vástago de la válvula (0 °~90 °), y su forma afecta directamente la capacidad de flujo; El componente de sellado está compuesto por un asiento de válvula y un material de sellado, lo que afecta directamente la compatibilidad y el rendimiento de sellado del medio.

¿Cuáles son los detalles clave deválvula de mariposadiseño de placa?

Como componente central de las válvulas de mariposa, el diseño de las placas de mariposa afecta directamente las características de flujo y el rendimiento del sellado. La placa de mariposa aerodinámica estándar tiene un borde en forma de arco, lo que puede reducir la resistencia del fluido, pero el radio de curvatura debe coincidir con el diámetro de la tubería, de lo contrario es fácil formar vórtices; Las placas de mariposa excéntricas (como las excéntricas simples, excéntricas dobles y excéntricas triples) reducen el desgaste de la superficie de sellado al desplazar el centro del vástago de la válvula, y la placa de mariposa excéntrica triple agrega un ángulo de inclinación adicional para lograr cero fugas y resistencia a altas temperaturas y presiones; La placa de mariposa irregular está diseñada con nervaduras guía para medios que contienen partículas para evitar el bloqueo de partículas.

¿Cómo afecta el componente de sellado de las válvulas de mariposa al rendimiento?

El componente de sellado es la clave para lograr el corte del medio y la regulación del flujo en válvulas de mariposa. El material del asiento de la válvula debe seleccionarse de acuerdo con las características del medio, como caucho de nitrilo (NBR) con buena resistencia al aceite pero fácil endurecimiento a bajas temperaturas, y caucho fluorado (FKM) con fuerte resistencia a la corrosión pero alto costo; El asiento de válvula de metal debe coincidir con la diferencia de dureza del material de la placa de mariposa para evitar fugas causadas por la fricción mutua. Además, es necesario controlar con precisión la relación de presión de sellado. Si es demasiado alto, provocará la deformación del asiento de la válvula, y si es demasiado bajo, no encajará bien, afectando directamente el efecto de sellado.
