¿Cuáles son las clasificaciones de las válvulas de retención?

Como equipo clave para evitar el reflujo medio,válvulas de retenciónSon ampliamente utilizados en sistemas de tuberías. Según diferentes estructuras y principios de funcionamiento, las válvulas de retención se dividen principalmente en las siguientes categorías:

1. Válvula de retención oscilante

La válvula de retención giratoria se abre y cierra girando el disco de la válvula alrededor de un eje fijo. Cuando el medio fluye hacia adelante, el disco de la válvula se abre; Al invertir el movimiento, el disco de la válvula se cierra por su propio peso y por la fuerza de reacción del medio. Sus ventajas son baja resistencia al flujo, apertura y cierre rápidos, adecuado para escenarios de gran diámetro y bajo caudal, como salidas de bombas o tuberías horizontales. Sin embargo, puede producirse un efecto de golpe de ariete durante el flujo a alta velocidad y se requiere un dispositivo amortiguador.

2. Levante la válvula de retención

El disco de válvula del elevador.controlador de el volumense mueve a lo largo del eje vertical del cuerpo de la válvula. Cuando fluye hacia adelante, la presión media empuja el disco de la válvula hacia arriba; Al invertir, el disco de la válvula cae bajo la acción de la gravedad o la fuerza del resorte, cortando el medio. Este tipo de válvula de retención tiene un buen rendimiento de sellado, pero una alta resistencia al flujo y se utiliza principalmente en aplicaciones de pequeño calibre, alta presión o instaladas verticalmente, como sistemas de vapor.

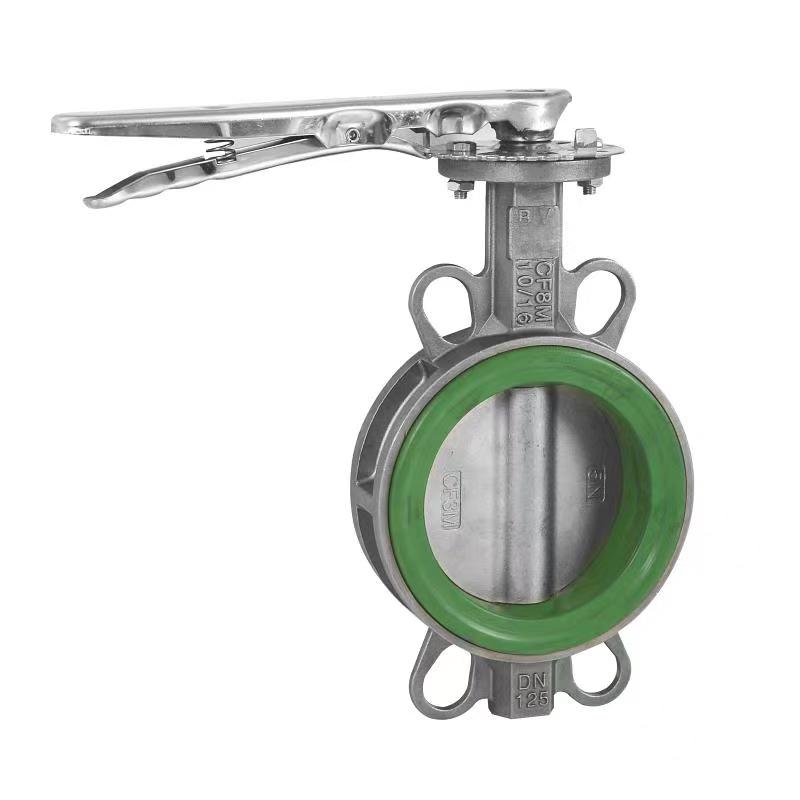

3. Válvula de retención de mariposa

La válvula check de mariposa combina las características de las válvulas rotativa y de mariposa, con un disco circular que gira alrededor del eje central. Tiene una estructura compacta y peso liviano, adecuado para tuberías de gran diámetro y baja presión, y se usa comúnmente en ingeniería de drenaje y suministro de agua. Pero el sellado es relativamente débil y requiere un mantenimiento regular.

4. Válvula de retención de diafragma

Las válvulas de retención de diafragma utilizan la deformación elástica de los diafragmas de goma para controlar la apertura y el cierre. Cuando el medio fluye hacia adelante, el diafragma se abre; Al invertir, el diafragma rebota para sellar el canal. Este tipo de válvula de retención no tiene fricción mecánica y tiene una larga vida útil, pero su resistencia a la temperatura y la presión es limitada y se utiliza principalmente para medios de limpieza o sistemas de baja presión.

5. Válvula de retención del pistón

La válvula de retención del pistón se abre y cierra mediante la cooperación del pistón y el resorte. La presión media supera la fuerza del resorte para empujar el pistón a moverse, y el resorte regresa y se cierra al invertir. Tiene un excelente rendimiento de sellado y es adecuado para entornos de alta temperatura y alta presión, como la industria petroquímica, pero su estructura es compleja y el costo es alto.

Los escenarios aplicables de diferentes tipos deválvulas de retencióndeben seleccionarse exhaustivamente en función de las características del medio, la presión, el caudal y las condiciones de instalación para garantizar el funcionamiento seguro y eficiente del sistema.
