¿Cómo regular con precisión el caudal de las válvulas de mariposa?

Control preciso deválvula de mariposaEl flujo requiere una consideración integral de múltiples factores y medidas específicas. En primer lugar, la selección de las válvulas de mariposa es crucial. Se deben seleccionar las especificaciones y tipos adecuados de válvulas de mariposa en función del rango de flujo, los requisitos de presión y las características del medio de las condiciones operativas reales. Por ejemplo, en situaciones donde se requiere una regulación de alta precisión y el medio es un fluido limpio, se pueden usar válvulas de mariposa de sellado suave, que tienen un buen rendimiento de sellado y pueden reducir el impacto de las fugas internas en la regulación del flujo; Si el medio contiene impurezas particuladas, un sellado duroválvula de mariposaEs más adecuado para evitar que la superficie de sellado se desgaste y afecte la precisión del ajuste.

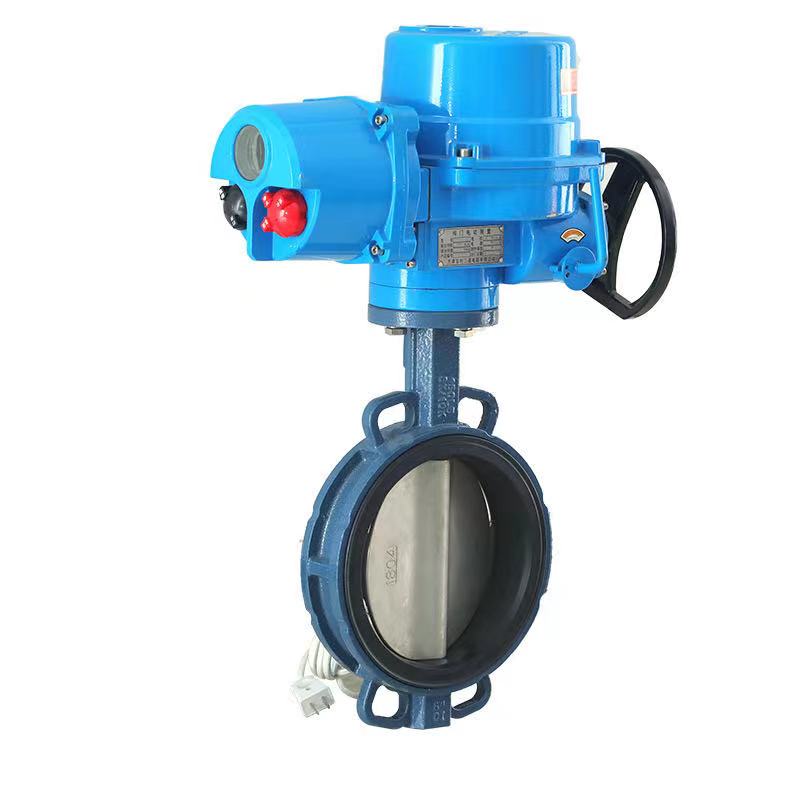

En segundo lugar, la selección y depuración del actuador son pasos clave. Los actuadores eléctricos tienen las características de una velocidad de respuesta rápida y una alta precisión de ajuste. Al configurar con precisión sus parámetros de control, como la precisión de la señal de control de apertura y el tiempo de respuesta del actuador, se puede lograr un control preciso de la apertura de la válvula de mariposa, ajustando así con precisión el caudal; Los actuadores neumáticos deben garantizar un suministro estable de gas y un control preciso de la presión. Al ajustar la válvula de control neumática para cambiar la presión del aire que ingresa al actuador, la apertura de la válvula de mariposa se puede controlar con precisión para lograr un control de flujo preciso.

Además, el proceso de instalación no se puede ignorar. Las válvulas de mariposa deben instalarse en tuberías horizontales y el eje de la válvula debe mantenerse en posición horizontal para evitar cambios en el estado del flujo del fluido causados ​​por la inclinación de la instalación, lo que puede afectar la precisión de la regulación del flujo; Al mismo tiempo, es necesario asegurar que la longitud de las secciones de tubería recta antes y después de laválvula de mariposacumple con los requisitos. Generalmente, la longitud de la sección de tubería recta delantera no es inferior a 10 veces el diámetro de la tubería, y la longitud de la sección de tubería recta trasera no es inferior a 5 veces el diámetro de la tubería, de modo que el fluido pueda formar un estado de flujo estable antes de ingresar a la válvula de mariposa, reducir la interferencia de corrientes parásitas y turbulencias en la medición del flujo y proporcionar datos básicos precisos para un control preciso.

Además, en el proceso de operación real, es necesario utilizar instrumentos de medición de flujo como medidores de flujo de turbina, medidores de flujo electromagnéticos, etc. para monitorear el flujo en tiempo real. Las señales de flujo medidas se devuelven al sistema de control, y el sistema de control ajusta automáticamente la apertura de la válvula de mariposa en función de la desviación entre el valor de flujo establecido y el valor de medición real, formando un control de circuito cerrado y logrando un control de flujo preciso; Al mismo tiempo, el mantenimiento regular y la conservación de las válvulas de mariposa, la verificación del desgaste de los sellos, la flexibilidad de los ejes de las válvulas y el reemplazo oportuno de los componentes dañados son medidas importantes para garantizar que las válvulas de mariposa estén siempre en buenas condiciones de funcionamiento y con un control de flujo preciso.
