¿Existe algún requisito para la dirección de instalación de las válvulas de mariposa?

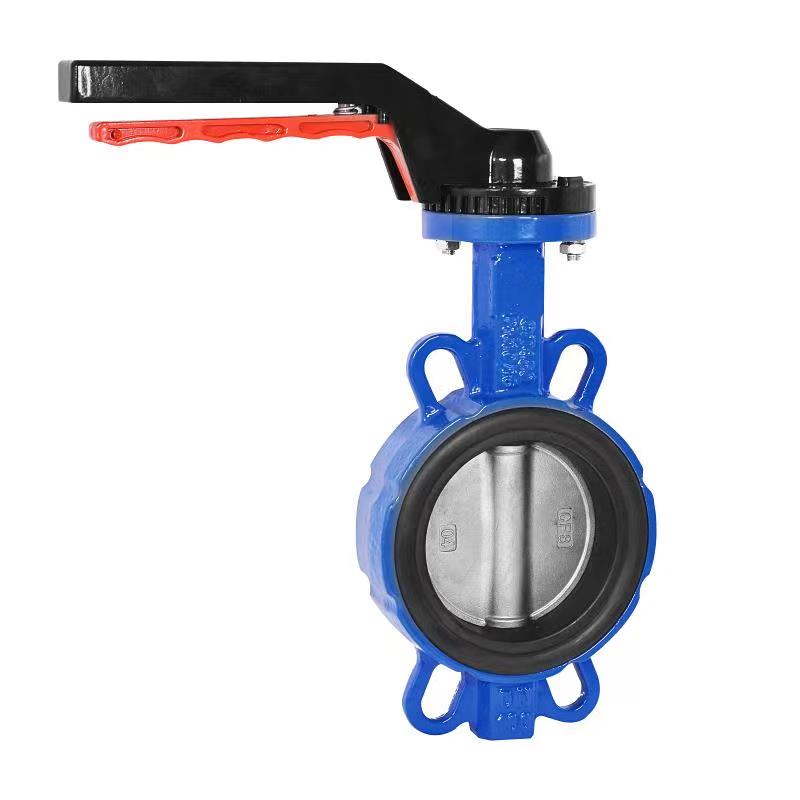

La dirección de instalación deválvula de mariposas deben determinarse según su tipo y condiciones de trabajo. Las válvulas de mariposa selladas bidireccionales generalmente no tienen requisitos direccionales estrictos, pero existen direcciones de instalación recomendadas; La válvula de mariposa sellada unidireccional debe instalarse en la dirección indicada por la flecha, y la dirección del vástago de la válvula debe evitar la vertical hacia abajo para garantizar un funcionamiento seguro y un rendimiento de sellado.

Las válvulas de mariposa se dividen en dos tipos: sellado bidireccional y sellado unidireccional. Para sellado bidireccionalválvulas de mariposaEn teoría, no existen restricciones direccionales estrictas para la instalación, pero existen direcciones de instalación recomendadas en la ingeniería práctica. Por ejemplo, en una tubería horizontal, la dirección del vástago de la válvula se puede seleccionar en el orden de inclinación vertical hacia arriba, horizontal y 45° hacia arriba. Este método de instalación es fácil de operar y puede garantizar la uniformidad del sello. Para válvulas de mariposa de gran diámetro (como DN500 y superiores), se recomienda instalar el cuerpo de la válvula horizontalmente y el actuador arriba para evitar la influencia del propio peso de la placa de la válvula en el torque. Si el medio de la tubería contiene sedimentos (como lodo, arena y agua), se recomienda que el flujo del medio ingrese desde la parte posterior de la superficie de sellado de la placa de la válvula para reducir el desgaste y extender la vida útil de la válvula.

La instalación de sellado unidireccional.válvulas de mariposatiene requisitos direccionales claros. El cuerpo de la válvula generalmente está marcado con marcas de flechas, y la dirección de la flecha debe ser consistente con la dirección del flujo del medio en la tubería durante la instalación; de lo contrario, puede causar fallas en el sello o fugas del medio.

No se permite instalar válvulas de mariposa bidireccionales y unidireccionales verticalmente hacia abajo en la dirección del vástago de la válvula. Si el vástago de la válvula mira hacia abajo, el medio de la tubería puede fugarse del vástago de la válvula, especialmente cuando se transportan medios ácidos, alcalinos y tóxicos, lo que representa una amenaza para la seguridad personal de los operadores. Además, instalar el vástago de la válvula hacia abajo aumentará la dificultad de operación, lo que requerirá que el operador levante la cabeza para operar, lo que no está en línea con el diseño ergonómico.

La posición de instalación de las válvulas de mariposa debe ser fácil de operar. La manija o volante de las válvulas de mariposa manuales generalmente está a 1,2 metros de distancia del piso de operación, aproximadamente en la posición del pecho, lo que hace que abrir y cerrar sea más fácil. Si la válvula está instalada en el suelo, el volante o manija debe mirar hacia arriba y no inclinarse; Si se instala contra paredes o equipos, deje espacio para los operadores para evitar trabajar desde el cielo.
