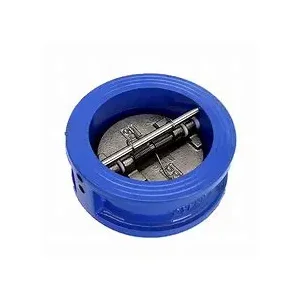

Válvula de retención de mariposa de hierro fundido

La conexión de tipo oblea de nuestra válvula de retención de mariposa de hierro fundido facilita la instalación. Se puede sujetar firmemente entre dos bridas, ahorrando mucho espacio de instalación, y es muy adecuado para escenarios de diseño de tuberías con restricciones espaciales.

Estructura y principio de funcionamiento

(I) Diseño estructural

La válvula de retención de la oblea de hierro fundido se compone principalmente de piezas del núcleo como el cuerpo de la válvula, el disco de la válvula, el vástago de la válvula, el resorte (equipado con algunos modelos). El cuerpo de la válvula está fundido en hierro fundido, proporcionando soporte sólido y bases estructurales estables para toda la válvula. El disco de la válvula es un componente clave para lograr la función de verificación. Su forma y diseño estructural varían según diferentes condiciones de trabajo. Las formas comunes incluyen disco único y doble disco. El vástago de la válvula se usa para conectar el disco de la válvula y guiar su trayectoria de movimiento para garantizar que el disco de la válvula se mueva con precisión y suavemente durante la apertura y el cierre. Algunas válvulas de verificación están equipadas con resortes. La función del resorte es ayudar al disco de la válvula a cerrar, mejorar el sellado al cerrar y reducir la ocurrencia de martillo de agua hasta cierto punto.

(Ii) Mecanismo de trabajo

Cuando el medio fluye en la dirección normal, la presión generada por el medio empujará el disco de la válvula para superar su propia gravedad y posible resistencia al resorte, de modo que el disco de la válvula gire alrededor del vástago de la válvula o el eje del pasador para abrirse. En este momento, el medio puede pasar a través de la válvula suavemente, y todo el sistema de tubería está en un estado de flujo normal. Una vez que el medio tiene una tendencia a fluir hacia atrás, la presión inversa generada por el flujo de retorno del medio y la gravedad del disco de la válvula en sí hará que el disco de la válvula gire en la dirección opuesta rápidamente y se ajuste bien al asiento de la válvula, por lo tanto, corta el canal de reflujo del medio, evitando el flujo de fondo del medio, y asegurando que el medio en el sistema de la tubería siempre mantiene un flujo de un solo camino.

Parámetros técnicos
